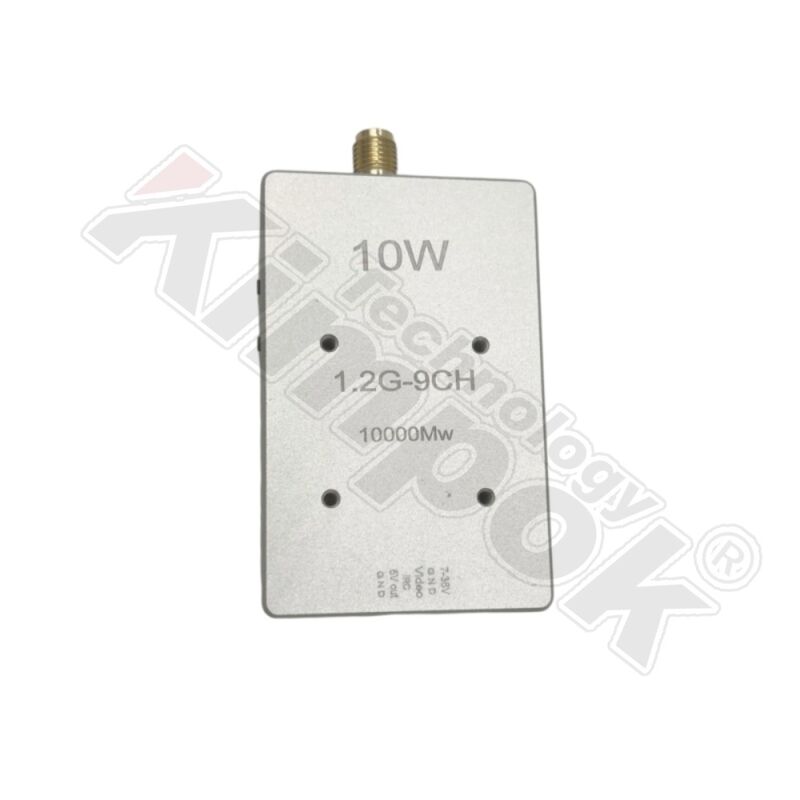

1.2G 10W Transmission d'image FPV, émetteur d'image 1.2Ghz, transmission vidéo et audio pour drone de course VTX VRX.

Transmetteur vidéo FPV sans fil 1.2G 10W, UAV VTX à très longue portée, 25mW 10000mW, puissance RF réglable

I. Spécifications

1,1,2 GHz 9CH :1080 MHz-1360 MHz ;

2. Puissance maximale : 10 W (1 W/2,5 W/5 W, 7,5 W, 10 W réglable) ;

3. Tension d'entrée : DC 15 V-36 V, prenant en charge4-Entrée batterie 8S

4. Connecteur d'antenne : trou intérieur du siège mère SMA

5.Audio intelligent : Clochard IRC

6. Méthode de dissipation de la chaleur : alliage d'aluminiumcoquille,dissipateur de chaleur et ventilateur

7. Espacement des trous : 20mm*20mm/ø2mm

8. Dimension : 65,8 mm*37,3 mm*19,3 mm

9.Poids:48,15g

II. FonctionIntroduction

1. Indicateur de canal : LED rouge

2.Groupeindicateur: LED bleue

3. Indicateur d'alimentation : LED verte

4.Groupe &Bouton de changement de chaîne

5. Bouton du changeur de puissance

6. Connecteur d'alimentation 1.0 6P

7. Trou intérieur du siège mère SMA

III. Méthode de contrôle et indicateur LED

1. Le bouton 4 est utilisé pour changer de bande et de canal ; à chaque fois que l'on appuie brièvement sur le bouton 4 pour passer au canal suivant, la LED rouge 1 clignotera, 1.2.3.4.5.6.7.8.9 à tour de rôle. L'opération peut être cyclique ; voir le schéma suivant pour plus de détails !

2. Le bouton 5 est le bouton de réglage de la puissance. Chaque pression courte change la puissance d'un niveau, passant par les cinq niveaux de 1 W, 2,5 W, 5 W, 7,5 W et 10 W. La LED verte est le voyant d'alimentation, avec les états suivants, comme indiqué dans la figure ci-dessous : 1 W clignote une fois, 2,5 W clignote deux fois, 5 W clignote trois fois, 7,5 W clignote quatre fois et 10 W clignote cinq fois. Maintenez enfoncé pendant 3 secondes pour passer en mode fosse, le voyant vert restant allumé. Voir la figure ci-dessous pour plus de détails !

Remarque : cet appareil de transmission d'images dispose d'une fonction de protection contre la température. Lorsque la température du dispositif de transmission d'image dépasse 100°C, la puissance de transmission du dispositif de transmission d'image sera réduite d'un niveau. Si la température reste supérieure à 100°C, la puissance d'émission sera réduite d'un autre niveau jusqu'à atteindre le niveau de puissance le plus bas (25 mW). À ce stade, la température du dispositif de transmission d’images va diminuer. Lorsque la température descend à 95°C, la puissance de transmission revient au niveau de puissance initialement défini.
