Émetteur vidéo drone 5W haute puissance VTX 1.2G Transmission d'image FPV 9CH 25mW 5000mW FPV VTX

Émetteur vidéo VTX 5W haute puissance 1.2G pour drone, transmission d'image FPV, 9 canaux, 25mW 5000mW FPV VTX

I. Spécifications

1. Gamme de fréquences 9 canaux 1.2G : (1080MHz-1360MHz);

2. Puissance maximale : 5W (25mW/5000mW, réglable sur deux niveaux);

3. Tension d'entrée : DC 7V-36V, prise en charge de l'entrée de batterie 2-8S

4. Connecteur d'antenne : MCX

5. Audio intelligent : IRC Tramp

6. Méthode de dissipation thermique : coque en alliage d'aluminium, dissipateur thermique et ventilateur

7. Espacement des trous : 30,5 mm * 30,5 mm /ø3,0 mm

8. Dimensions : 38 mm * 38 mm * 20,7 mm

9. Poids : 38g

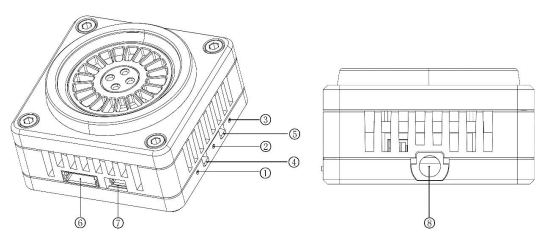

II. Introduction de la fonction

1. Indicateur de canal : LED rouge

2. Indicateur de bande : LED bleue

3. Indicateur d'alimentation : LED verte

4. Bouton de changement de bande et de canal

5. Bouton de changement de puissance

6. Connecteur d'alimentation 1.0 6P

7. Support de câble d'alimentation du ventilateur de refroidissement

8. Connecteur d'antenne MCX

III. Méthode de contrôle et indicateur LED

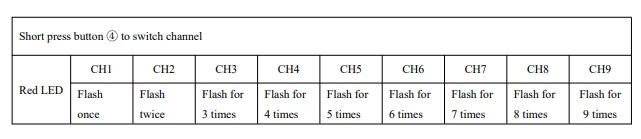

1. Le bouton 4 est utilisé pour changer de bande et de canal ; chaque fois que le bouton 4 est enfoncé brièvement pour passer au canal suivant, la LED rouge 1 clignote, 1.2.3.4.5.6.7.8.9 à tour de rôle. L'opération peut être cyclique ; voir le schéma suivant pour plus de détails !

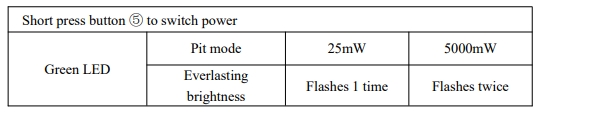

2. Le bouton 5 est le bouton de réglage de la puissance, chaque pression courte change la puissance d'un pas, en alternant entre les deux étapes de 25mW et 5000mW. La LED verte est l'indicateur de puissance, l'état est indiqué dans la figure suivante, 25mW clignote une fois, 5000mW clignote deux fois. Appuyez et maintenez pendant 3 secondes pour entrer en mode pit, la lumière verte est toujours allumée. Voir la figure ci-dessous pour plus de détails !

Remarque : Ce VTX dispose d'une fonction de protection de la température, lorsque la température du microphone est supérieure à 100 ℃, la puissance de l'émetteur de ce microphone sera réduite d'un pas, si la température est toujours supérieure à 100 ℃, continuez à réduire la puissance d'un pas jusqu'à la puissance la plus faible (25mW) ; à ce moment, la température du microphone sera abaissée, et lorsque la température sera abaissée à 95 ℃, la puissance de l'émetteur reviendra au niveau de puissance initialement défini.
