3.3G VTX 5W RF Power Émetteur vidéo sans fil jusqu'à 10 km VTX Transmission d'image 16CH VTX Module

Émetteur vidéo sans fil de puissance RF 5W 3.3G VTX jusqu'à 10 km, module VTX de transmission d'image 16CH

I. Spécifications

1. Gamme de fréquences 16CH 3.3G : (3170MHz-3470MHz);

2. Puissance maximale : 5W (25mW/5000mW, réglable sur deux niveaux);

3. Tension d'entrée : DC 7V-36V, supportant l'entrée de batterie 2-8S

4. Connecteur d'antenne : MCX

5. Audio intelligent : IRC Tramp

6. Méthode de dissipation thermique : coque en alliage d'aluminium, dissipateur thermique et ventilateur

7. Espacement des trous : 30,5 mm * 30,5 mm /ø3,0 mm

8. Dimensions : 38 mm * 38 mm * 20,7 mm

9. Poids : 38g

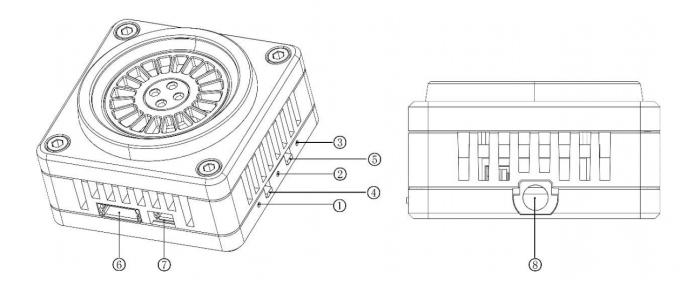

II. Introduction des fonctions

1. Indicateur de canal : LED rouge

2. Indicateur de bande : LED bleue

3. Indicateur d'alimentation : LED verte

4. Bouton de changement de bande et de canal

5. Bouton de changement de puissance

6. Connecteur d'alimentation 1.0 6P

7. Support de câble d'alimentation du ventilateur de refroidissement

8. Connecteur d'antenne MCX

Remarque : Ce VTX dispose d'une fonction de protection contre la température. Lorsque la température du microphone est supérieure à 100 ℃, la puissance de l'émetteur de ce microphone sera réduite d'un cran. Si la température est toujours supérieure à 100 ℃, continuez à réduire la puissance d'un cran jusqu'à la puissance la plus faible (25mW) ; à ce moment, la température du microphone diminuera, et lorsque la température descendra à 95 ℃, la puissance de l'émetteur reviendra au niveau de puissance initialement défini.

III. Tableau des fréquences

VI. Avis d'utilisation :

1. Le VTX doit être installé avec de l'espace pour assurer la convection d'air autour du module afin de garantir la dissipation thermique du module ; sinon, la protection contre la surchauffe du module se déclenchera, réduisant la puissance d'émission, voire coupant l'alimentation pour l'émission.

2. Il est recommandé, avant de mettre sous tension, de s'assurer que la plage de tension est correcte, que les pôles positif et négatif sont corrects, afin de ne pas brûler les composants.

3. Il est recommandé, avant de mettre sous tension, de s'assurer que l'antenne de sortie RF a été installée, ce qui peut prolonger la durée de vie du module.

4. Veuillez lire le manuel d'instructions avant utilisation, afin de pouvoir câbler correctement et prolonger la durée de vie du module.
